Kabelbinder-Beschriftung gemäß DIN-Vorgabe – Präzise Kennzeichnung mit Prägemaschinen

Das KEKOPLAST Handprägegerät Nr. 41 im Kofferset dient zum vertieften thermischen Prägen von Kabelbindern und Kabelkennzeichnungsschlaufen und Zusatzfähnchen. Es eignet sich für kleinere Stückzahlen. Der passende Prägetypensatz ist enthalten und ermöglicht individuelle, dauerhaft lesbare Beschriftungen. Produktmerkmale Ausführung: Kofferset mit Handprägegerät Nr. 41 und Prägetypensatz Prägeverfahren: vertieftes thermisches Prägen mit aufgeheizten Prägetypen Verwendung: Beschriftung von KEKOPLAST Kabelbezeichnungsschlaufen und Zusatzfähnchen Einsatz: für kleinere Stückzahlen Beschriftung: 2-zeilig, maximal 12 Ziffern pro Zeile; Buchstaben und Sonderzeichen mit entsprechenden Prägetypen Maße des Handprägegeräts: 148 × 52 × 230 mm Gewicht des Handprägegeräts: ca. 2,5 kg Netzspannung: 220 V Lieferumfang: Handprägegerät Nr. 41, Aufbewahrungskoffer, Sortierbox für die Prägetypen, Prägetypensatz, Netzkabel und zwei Typenhalteraufnahmen Weitere Angaben finden Sie unter Technische Daten. Funktionen und Einsatzbereiche Die aufgeheizten Prägetypen schmelzen die gewünschte Beschriftung für einen kurzen Moment vertieft in das Beschriftungsfeld ein. So entsteht eine dauerhaft lesbare Kennzeichnung. Für Ziffernkennzeichnungen können zwei Zeilen mit jeweils bis zu 12 Ziffern beprägt werden. Mit den passenden Prägetypen stellen Sie die benötigten Ziffern, Buchstaben und Sonderzeichen für die Kabelkennzeichnung und Anlagenkennzeichnung zusammen. Das Gerät ist für die Beschriftungsfelder geeigneter KEKOPLAST Kabelbezeichnungsschlaufen und Zusatzfähnchen vorgesehen. Ausstattung und Zubehör Im Aufbewahrungskoffer finden das Handprägegerät und die Sortierbox für die Prägetypen Platz. Die Sortierbox ermöglicht eine übersichtliche Aufbewahrung der Prägetypen. Der passende Prägetypensatz gehört zum Lieferumfang des Koffersets. Die Prägetypen sind auch einzeln erhältlich. Passende KEKOPLAST Kabelbezeichnungsschlaufen und weitere Produkte zur Kabelkennzeichnung finden Sie in unserem Sortiment.

Das KEKOPLAST Handprägegerät Nr. 41 dient zum vertieften thermischen Prägen von Kabelbindern und Kabelkennzeichnungsschlaufen und Zusatzfähnchen. Es eignet sich für kleinere Stückzahlen und ermöglicht in Verbindung mit dem passenden Prägetypensatz eine individuelle, dauerhaft lesbare Beschriftung. Die aufgeheizten Prägetypen schmelzen die gewünschte Beschriftung für einen kurzen Moment vertieft in das Beschriftungsfeld ein. Für Ziffernkennzeichnungen stehen zwei Zeilen mit jeweils maximal 12 Ziffern zur Verfügung. Mit den entsprechenden Prägetypen lassen sich auch Buchstaben und Sonderzeichen prägen. Produktmerkmale Modell: KEKOPLAST Handprägegerät Nr. 41 Prägeverfahren: vertieftes thermisches Prägen mit aufgeheizten Prägetypen Verwendung: Beschriftung von KEKOPLAST Kabelbezeichnungsschlaufen und Zusatzfähnchen Einsatz: für kleinere StückzahlenBeschriftung: 2-zeilig, maximal 12 Ziffern pro ZeileNetzspannung: 220 V Mitgeliefertes Zubehör: Netzkabel und zwei Typenhalteraufnahmen Weitere Angaben finden Sie unter Technische Daten. Kabelkennzeichnung und Anlagenkennzeichnung Mit dem Handprägegerät beschriften Sie geeignete KEKOPLAST Kabelbezeichnungsschlaufen und Zusatzfähnchen für die Kabelkennzeichnung und Anlagenkennzeichnung. Die benötigten Ziffern, Buchstaben oder Sonderzeichen werden mit den passenden Prägetypen zusammengestellt und thermisch in das Beschriftungsfeld eingeprägt. Passende KEKOPLAST Kabelbezeichnungsschlaufen und weitere Produkte zur Kabelkennzeichnung finden Sie in unserem Sortiment. Prägetypensatz und Zubehör Zusätzlich erforderlich: Für die Beschriftung benötigen Sie einen passenden Prägetypensatz. Dieser ist nicht im Lieferumfang des einzelnen Handprägegeräts enthalten und muss separat bestellt werden. Die Prägetypen sind auch einzeln erhältlich. Weitere Ausführung erhältlich: Das KEKOPLAST Handprägegerät Nr. 41 ist auch als Kofferset erhältlich. Der Aufbewahrungskoffer bietet Platz für das Gerät und eine Box zur übersichtlichen Sortierung der Prägestempel und wird mit Prägetypensatz geliefert.

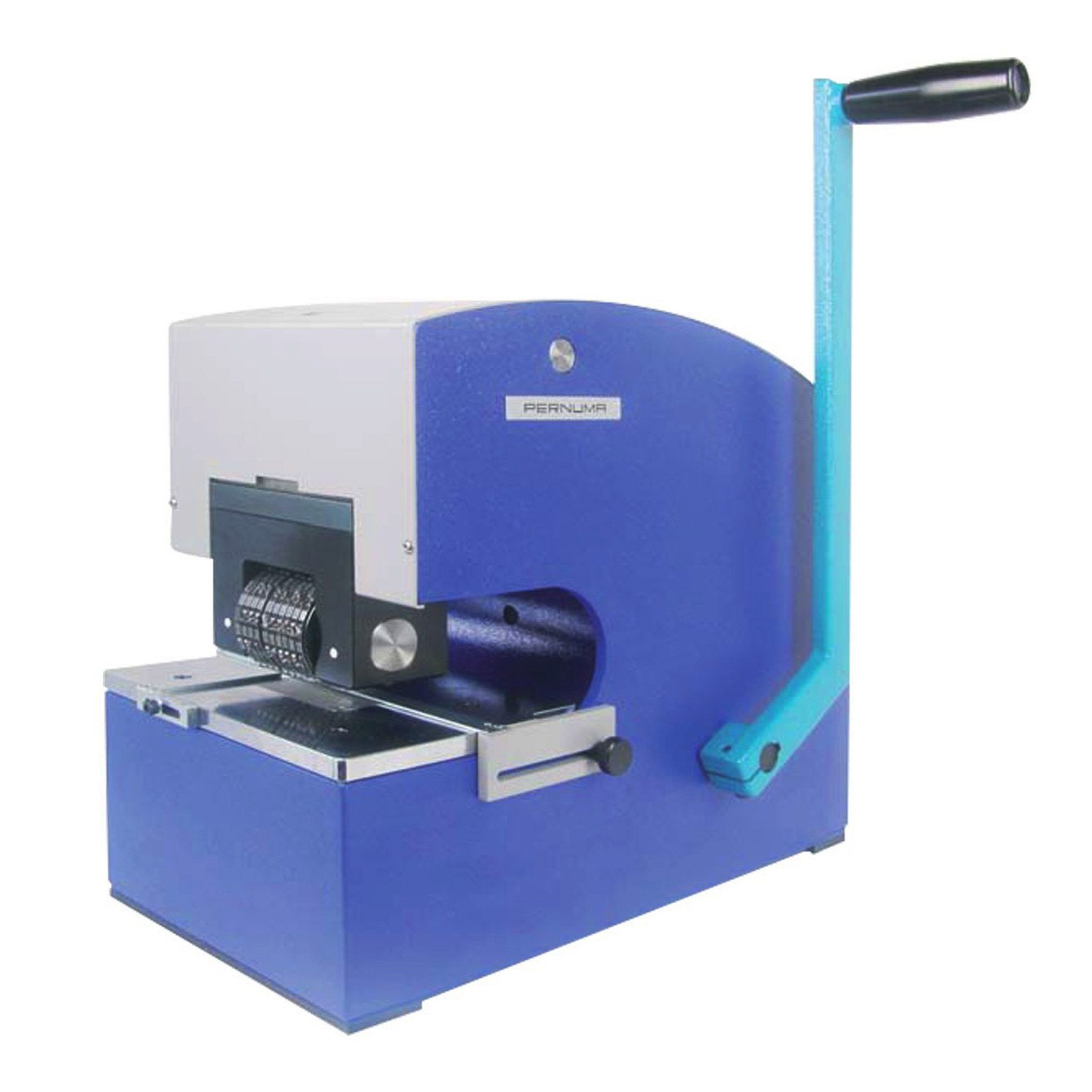

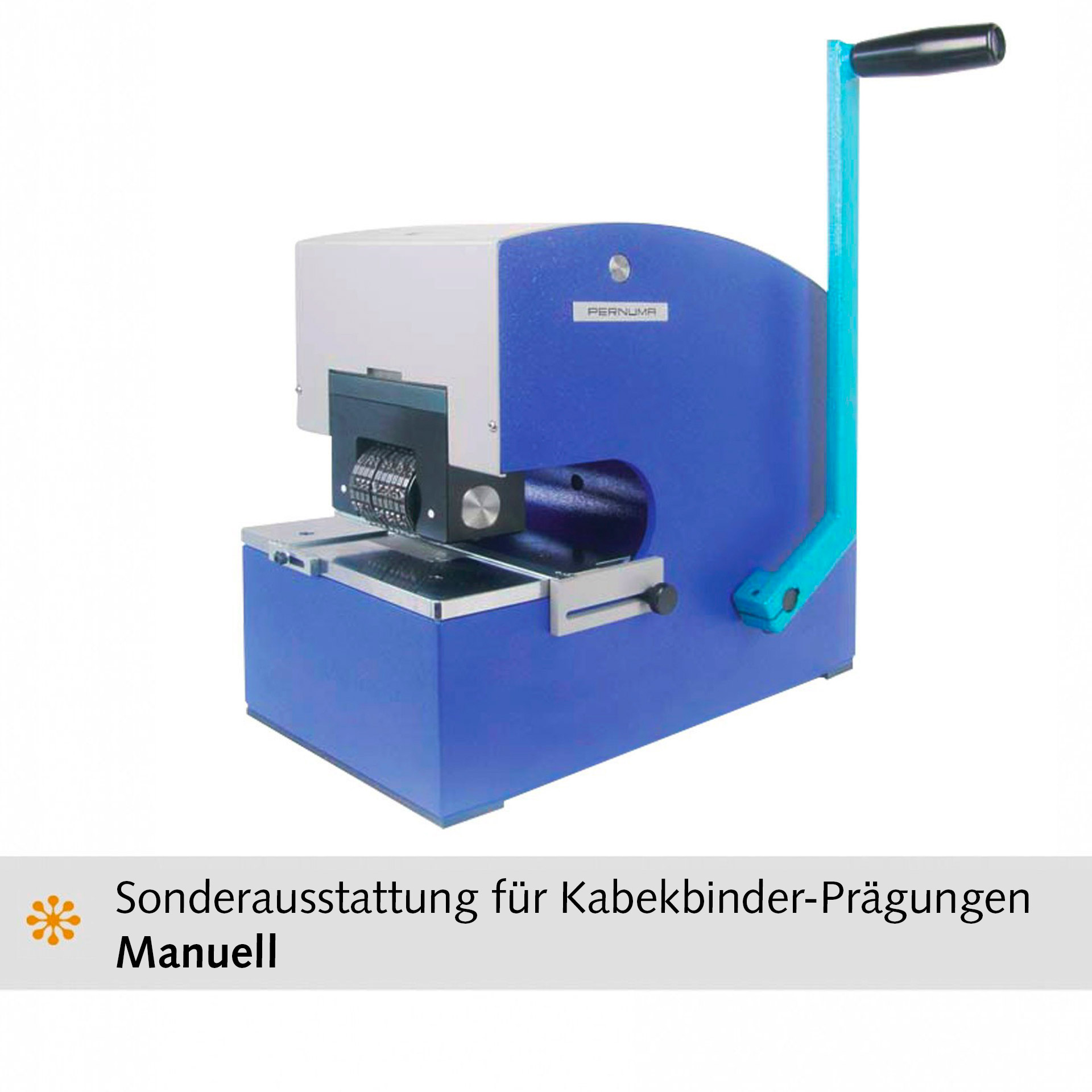

Die PERNUMA METALLPRINT II ist ein manuelles Prägegerät mit Sonderausstattung für die individuelle Anlagenkennzeichnung und Kabelkennzeichnung. Es eignet sich zur Prägung von Buchstaben- und Zahlencodes auf geeigneten Kabelbindern, Kabelschildern und Kabelkennzeichnungsschlaufen. Für die Kabelbinderprägung ist das Prägegerät bereits mit Sonderanschlag, Schnellwechselvorrichtung und 2-zeiligem Typenhalter ausgestattet. So lassen sich Kennzeichnungen entsprechend dem benötigten Anlagenkennzeichnungsschlüssel zusammenstellen und manuell prägen. Produktmerkmale Ausführung: manuelles Tischgerät mit Sonderausstattung für Kabelbinderprägung, Kabelkennzeichnung und Anlagenkennzeichnung Bedienung: manuelle Auslösung des Prägevorgangs Sonderanschlag: zum Anlegen von Kabelbindern und geeigneten Kabelkennzeichnungsschlaufen Schnellwechselvorrichtung: SV im Lieferumfang enthalten Typenhalter: 2-zeilig, für Stahlprägetypen mit 25 × 8 × 4 mm und 6 mm Schrifthöhe Prägedruck: auf unterschiedliche Materialstärken einstellbar Einbauhöhe: 82 mm Standard, 102 mm Sonderhöhe Anlegetisch: ca. 130 × 172 mm Einfuhrtiefe: ca. 75 mm Hub: 9,5 mm Gewicht: netto ca. 28 kg, brutto ca. 30 kg Lieferumfang: 1 VE (Verpackungseinheit) = 1 PERNUMA METALLPRINT II mit Schnellwechselvorrichtung, Sonderanschlag und 2-zeiligem Typenhalter Weitere Angaben finden Sie unter Technische Daten. Zusätzlich erforderlich: Für die Kabelbinderprägung benötigen Sie einen Satz Stahlprägetypen für die Kabelbinderprägung. Der 2-zeilige Typenhalter ist enthalten, der Stahlprägetypensatz muss separat bestellt werden. Anlagenkennzeichnung und Kabelkennzeichnung An Maschinen, Produktionsanlagen und technischen Einrichtungen helfen eindeutige Anlagenkennzeichnungen bei der Zuordnung von Kabeln, Leitungen und Versorgungsrohren. Buchstaben- und Zahlencodes können dabei entsprechend dem jeweiligen Anlagenkennzeichnungsschlüssel oder Anlagenkennzeichnungssystem geprägt werden. Das manuelle Nummerier-Prägegerät eignet sich unter anderem für folgende Kennzeichnungsaufgaben: Anlagenkennzeichnung für Maschinen und Produktionsanlagen Anlagenkennzeichnungsschlüssel mit Buchstaben- und Zahlencodes Anlagenkennzeichnungssystem NORM mit projektbezogenen Kennzeichnungen Anlagenkennzeichnung DIN nach vorgegebenen Beschriftungsanforderungen Kabelbinder Schild zur individuellen Kabelkennzeichnung Kabelbinder Etiketten aus geeignetem, prägbarem Material Kabelschilder Kunststoff für Kabel und Leitungen Kabelbinder mit Fahne Kabelkennzeichnungsschlaufen und Kabelbezeichnungsschlaufen Kabelkennzeichnung und Anlagenkennzeichnung für Bahntechnik und Gleisbau Ob Kabelbinder Schild, Kabelbinder Etiketten, Kabelschilder Kunststoff oder Kabelkennzeichnungsschlaufen: Mit den passenden Stahlprägetypen wird der gewünschte Buchstaben- und Zahlencode im 2-zeiligen Typenhalter zusammengestellt und anschließend manuell in das geeignete Kennzeichnungselement geprägt. DIN, Gleisbau und Bahntechnik Welche Codierungen und Vorgaben für eine Anlagenkennzeichnung nach DIN gelten, hängt vom jeweiligen Einsatzbereich ab. Die Normenreihe DIN 6779 bezieht sich auf die Kennzeichnungssystematik technischer Produkte und ihrer Dokumentation. DIN 2403 betrifft die Kennzeichnung von Rohrleitungen nach dem Durchflussstoff. Für die konkrete Anlagenkennzeichnung sind die jeweils maßgeblichen Normteile und Projektvorgaben zu prüfen. Auch im Gleisbau und in der Bahntechnik können Kabelschilder und Kabelkennzeichnungsschlaufen zur eindeutigen Kabelkennzeichnung eingesetzt werden. Für Betriebe und Dienstleister, die beispielsweise Projekte für die Deutsche Bahn oder andere Betreiber von Eisenbahninfrastruktur bearbeiten, sind die jeweils vorgegebenen Anlagenkennzeichnungsschlüssel, Beschriftungen und Projektanforderungen maßgeblich. Die PERNUMA METALLPRINT II ermöglicht dabei die manuelle Prägung der festgelegten Buchstaben- und Zahlencodes. Eine bestimmte DIN-Konformität oder Betreiberfreigabe ergibt sich aus der Verwendung des Prägegeräts nicht automatisch. Geeignete Materialien Neben Kunststoff und Kabelbindern lassen sich auch weitere geeignete Materialien prägen: Aluminium Kupfer Messing Gold Silber Karton und Pappe Kunststoff Leder Film Bei Metallen ist das Prägegerät für Werkstoffe mit nicht zu hoher Festigkeit vorgesehen. Der Prägedruck kann auf unterschiedliche Materialstärken eingestellt werden. Ausstattung und Zubehör Passende KEKOPLAST Kabelkennzeichnungsschlaufen, Kabelbezeichnungsschlaufen sowie weitere Markierungen und Kennzeichnungen stehen für die Anlagenkennzeichnung und Kabelkennzeichnung von Anlagen, Kabeln, Leitungen und Rohren zur Verfügung. Der Sonderanschlag der PERNUMA METALLPRINT II dient zum Anlegen geeigneter Kabelbinder und Kabelkennzeichnungsschlaufen. Der enthaltene 2-zeilige Typenhalter wird mit den zusätzlich benötigten Stahlprägetypen bestückt. Optional erhältlich: spezielle Anlege- und Einführsysteme Rollenaufhängung Sicherheitsschloss

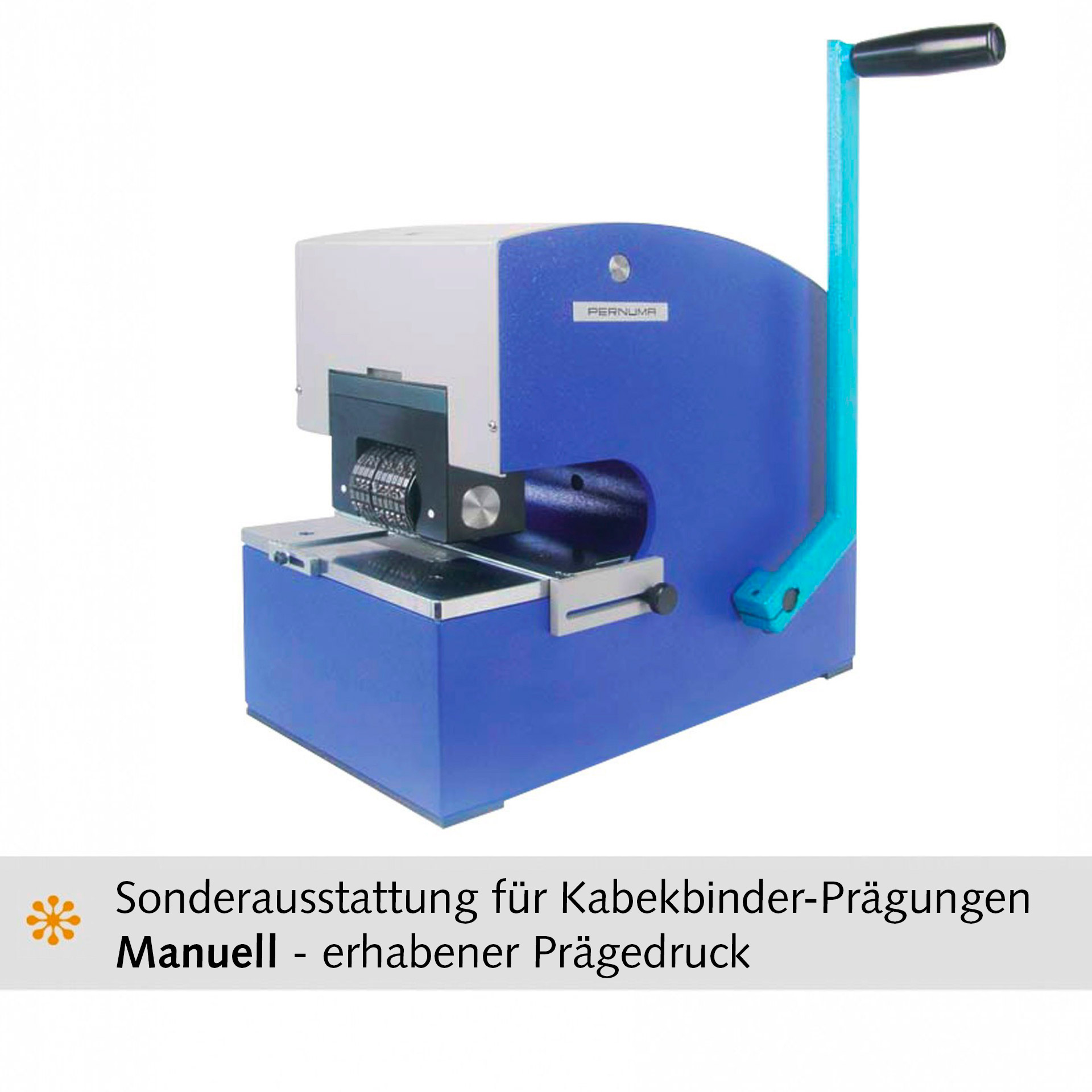

PERNUMA METALLPRINT III, manuelles Prägegerät inklusive Sonderausstattung für farbigen & erhabenen Prägedruck. Bei der Einrichtung von Maschinen, Produktionsanlagen und Leitungen ist eine eindeutige, normgerechte Anlagenkennzeichnung unverzichtbar. Durch Prägung und farblichen Hervorheben mithilfe von erhitzter Folie und Stanzung lassen sich Kabelbinder-Schilder dauerhaft und lesbar kennzeichnen. Die DIN-Vorgaben zur Kennzeichnung (z. B. DIN 6779 Kennzeichnungssystematik für technische Produkte sowie DIN 2403 Kennzeichnung von Rohren und Leitungen) gewährleisten eine rechtlich und technisch konforme Beschriftung. So wird eine schnelle und zuverlässige Identifizierung von Kabeln, Leitungen und Anlagenkomponenten möglich. ✔ Mit Sonderanschlag zum präzisen Anlegen von Kabelbindern ausgestattet. ✔ Heißprägeverfahren mit Farbfolie für eine kontrastreiche und dauerhafte Kennzeichnung.✔ Passend zu KEKOPLAST Markierungen & Kennzeichnungen für Anlagen, Kabel, Rohre und Leitungen. Manuelles Prägegerät für Kabelbinder – Kennzeichnung, Prägung & Bedruckung von: Anlagenkennzeichnung Kabelbinder-Schilder Kabelbinder-Etiketten Kabelbinder mit Fahne Kunststoffschilder Auch geeignet für weitere Materialien wie: Metalle mit geringer Festigkeit (Aluminium, Kupfer, Messing, Silber, Gold) Karton und Pappe Kunststoffe Leder Folie PERNUMA METALLPRINT III Kabelbinder-Prägegerät mit Farbdrucksystem nach DIN für Anlagenkennzeichnung und Kabelschilder Ausstattungsmerkmale des manuellen Prägegeräts: Tischgerät mit manueller Auslösung Heizung für das Prägewerkzeugautomatischer Folien- oder Farbbandtransport für farbige PrägungenRollenaufhängungSonderanschlag für Kabelbinder 2-zeiliger Typenhalter für Stahlprägetypen (25 × 8 × 4 mm), Schrifthöhe 6 mm Prägekraft und Druck einstellbar HINWEIS: Für die vollständige Nutzung wird zusätzlich ein Satz Stahlprägetypen für die Kabelbinderprägung benötigt. Optionale Zusatzausstattungen: Individuelle Anlege- und EinführsystemeSicherheitsschlossUntergestell Technische Daten: Hersteller: PERNUMA Antrieb: manuellFläche des Anlegetisches: ca. 130 × 172 mm Einfuhrtiefe: ca. 75 mm Hub: 9,5 mmVE: 1 Stück

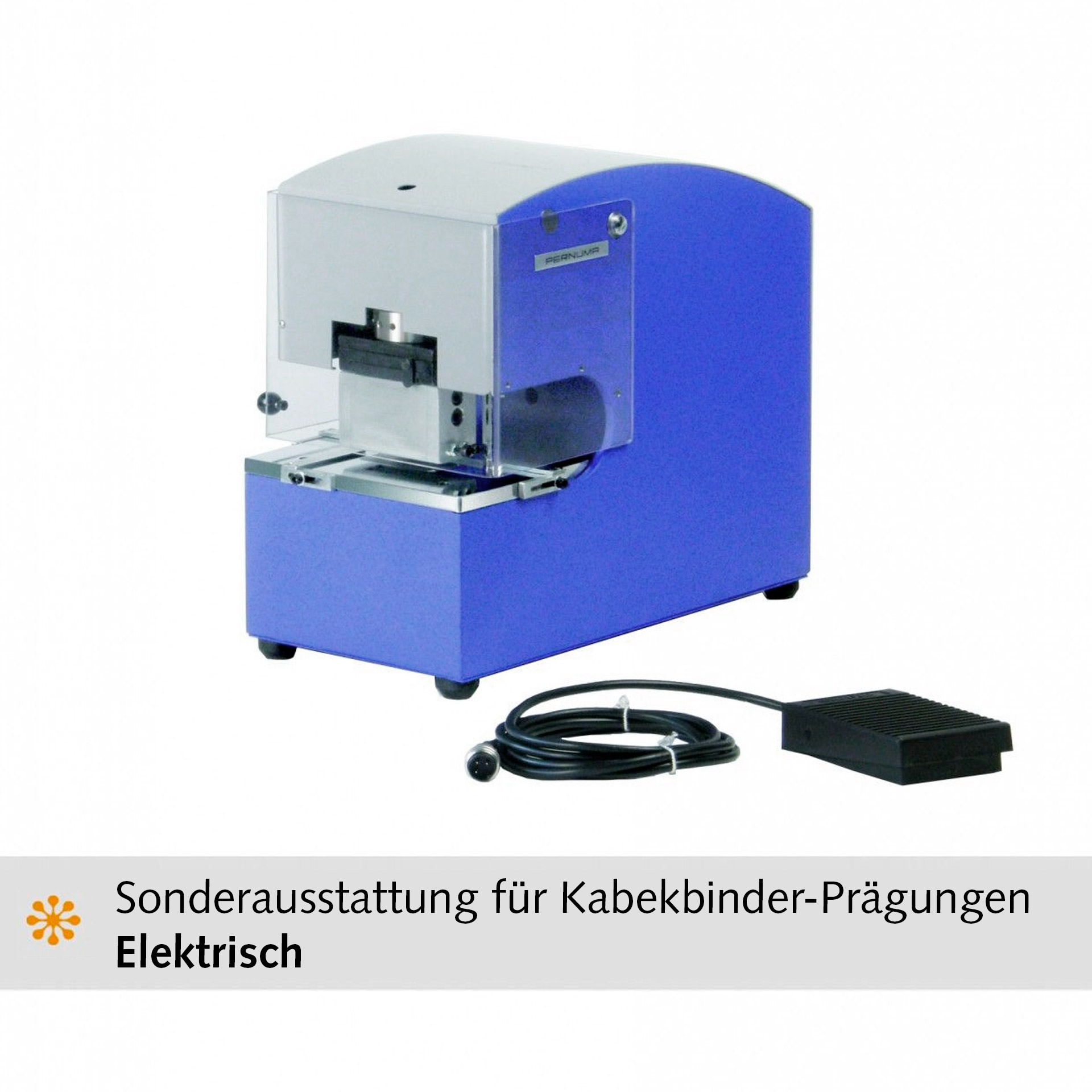

Die PERNUMA METALLPRINT E ist in der Sonderausstattung 9731KB eine elektrische Prägemaschine für die individuelle Anlagenkennzeichnung und Kabelkennzeichnung. Sie eignet sich zur Prägung von Buchstaben- und Zahlencodes auf geeigneten Kabelbindern, Kabelschildern und Kabelkennzeichnungsschlaufen. Für die Kabelbinderprägung ist die Maschine bereits mit Sonderanschlag, Schnellwechselvorrichtung und 2-zeiligem Typenhalter ausgestattet. So lassen sich Kennzeichnungen entsprechend dem benötigten Anlagenkennzeichnungsschlüssel zusammenstellen und prägen. Produktmerkmale Ausführung: elektrische Tischmaschine mit Sonderausstattung für Kabelbinderprägung, Kabelkennzeichnung und Anlagenkennzeichnung Sonderanschlag: zum Anlegen von Kabelbindern und geeigneten Kabelkennzeichnungsschlaufen Schnellwechselvorrichtung: SV im Lieferumfang enthalten Typenhalter: 2-zeilig, für Stahlprägetypen mit 25 × 8 × 4 mm und 6 mm Schrifthöhe Prägedruck: auf unterschiedliche Materialstärken einstellbar Auslösung: elektrisch per Fußschalter Anschluss: Motor für 230 V / 50 Hz; Sonderspannungen auf Anfrage Einbauhöhe: 82 mm Standard, 102 mm Sonderhöhe Anlegetisch: ca. 130 × 172 mm Einfuhrtiefe: ca. 75 mm Hub: 7 mm Gewicht: netto ca. 33 kg, brutto ca. 35 kg Lieferumfang: 1 VE (Verpackungseinheit) = 1 PERNUMA METALLPRINT E mit Motor, Fußschalter, Schnellwechselvorrichtung, Sonderanschlag und 2-zeiligem Typenhalter Weitere Angaben finden Sie unter Technische Daten. Zusätzlich erforderlich: Für die Kabelbinderprägung benötigen Sie einen Satz Stahlprägetypen für die Kabelbinderprägung. Der 2-zeilige Typenhalter ist enthalten, der Stahlprägetypensatz muss separat bestellt werden. Anlagenkennzeichnung und Kabelkennzeichnung An Maschinen, Produktionsanlagen und technischen Einrichtungen helfen eindeutige Anlagenkennzeichnungen bei der Zuordnung von Kabeln, Leitungen und Versorgungsrohren. Buchstaben- und Zahlencodes können dabei entsprechend dem jeweiligen Anlagenkennzeichnungsschlüssel oder Anlagenkennzeichnungssystem geprägt werden. Die elektrische Nummerier-Prägemaschine eignet sich unter anderem für folgende Kennzeichnungsaufgaben: Anlagenkennzeichnung für Maschinen und Produktionsanlagen Anlagenkennzeichnungsschlüssel mit Buchstaben- und Zahlencodes Anlagenkennzeichnungssystem NORM mit projektbezogenen Kennzeichnungen Anlagenkennzeichnung DIN nach vorgegebenen Beschriftungsanforderungen Kabelbinder Schild zur individuellen Kabelkennzeichnung Kabelbinder Etiketten aus geeignetem, prägbarem Material Kabelschilder Kunststoff für Kabel und Leitungen Kabelbinder mit Fahne Kabelkennzeichnungsschlaufen und Kabelbezeichnungsschlaufen Kabelkennzeichnung und Anlagenkennzeichnung für Bahntechnik und Gleisbau Ob Kabelbinder Schild, Kabelbinder Etiketten, Kabelschilder Kunststoff oder Kabelkennzeichnungsschlaufen: Mit den passenden Stahlprägetypen wird der gewünschte Buchstaben- und Zahlencode im 2-zeiligen Typenhalter zusammengestellt und anschließend in das geeignete Kennzeichnungselement geprägt. DIN, Gleisbau und Bahntechnik Welche Codierungen und Vorgaben für eine Anlagenkennzeichnung nach DIN gelten, hängt vom jeweiligen Einsatzbereich ab. Die Normenreihe DIN 6779 bezieht sich auf die Kennzeichnungssystematik technischer Produkte und ihrer Dokumentation. DIN 2403 betrifft die Kennzeichnung von Rohrleitungen nach dem Durchflussstoff. Für die konkrete Anlagenkennzeichnung sind die jeweils maßgeblichen Normteile und Projektvorgaben zu prüfen. Auch im Gleisbau und in der Bahntechnik können Kabelschilder und Kabelkennzeichnungsschlaufen zur eindeutigen Kabelkennzeichnung eingesetzt werden. Für Betriebe und Dienstleister, die beispielsweise Projekte für die Deutsche Bahn oder andere Betreiber von Eisenbahninfrastruktur bearbeiten, sind die jeweils vorgegebenen Anlagenkennzeichnungsschlüssel, Beschriftungen und Projektanforderungen maßgeblich. Die Verwendung der PERNUMA METALLPRINT E ermöglicht die Prägung der festgelegten Buchstaben- und Zahlencodes. Eine bestimmte DIN-Konformität oder Betreiberfreigabe ergibt sich daraus nicht automatisch. Geeignete Materialien Neben Kunststoff und Kabelbindern lassen sich auch weitere geeignete Materialien prägen: Aluminium Kupfer Messing Gold Silber Karton und Pappe Kunststoff Leder Film Bei Metallen ist die Maschine für Werkstoffe mit nicht zu hoher Festigkeit vorgesehen. Der Prägedruck kann auf unterschiedliche Materialstärken eingestellt werden. Ausstattung und Zubehör Passende KEKOPLAST Kabelkennzeichnungsschlaufen, Kabelbezeichnungsschlaufen sowie weitere Markierungen und Kennzeichnungen stehen für die Anlagenkennzeichnung und Kabelkennzeichnung von Anlagen, Kabeln, Leitungen und Rohren zur Verfügung. Der Sonderanschlag der PERNUMA METALLPRINT E dient zum Anlegen geeigneter Kabelbinder und Kabelkennzeichnungsschlaufen. Der enthaltene 2-zeilige Typenhalter wird mit den zusätzlich benötigten Stahlprägetypen bestückt. Optional erhältlich: Beheizung für das Prägewerkzeug automatischer Folien- oder Farbbandtransport für farbige Prägungen spezielle Anlege- und Einführsysteme Rollenaufhängung automatischer Bandvorschub automatische Zuführung des Prägegutes Ausstattung zum gleichzeitigen Prägen, Lochen und Abschneiden des Prägegutes automatische Auslösung Untergestell für METALLPRINT E Sicherheitsschloss

Die PERNUMA Stahlprägetypen 9744 werden als Satz mit 110 Zeichen geliefert und sind für den Einsatz im passenden PERNUMA Typenhalter vorgesehen. Die einzelnen Prägetypen haben Abmessungen von 25 x 8 x 4 mm und eine Schrifthöhe von 6 mm. Der Satz ist für die PERNUMA METALLPRINT I Metallprägemaschine sowie für die Spezialmaschine PERNUMA METALLPRINT E für Anlagenkennzeichnung und Kabelschilder geeignet. Produktmerkmale Produkttyp: Stahlprägetypen / Prägetypen Ausführung: Satz mit 110 Zeichen Abmessungen: 25 x 8 x 4 mm Schrifthöhe: 6 mm Geeignet für: PERNUMA TypenhalterPassend für: PERNUMA METALLPRINT I Metallprägemaschine Passend für: PERNUMA METALLPRINT E für Anlagenkennzeichnung und Kabelschilder Optional erhältlich: Magnet-Typenhalter; nicht im Lieferumfang enthalten Lieferumfang: 1 VE (Verpackungseinheit) = 1 Satz mit 110 Stahlprägetypen Weitere Angaben finden Sie unter Technische Daten. .toggle-summary { font-weight: bold; color: #007bff; cursor: pointer; } .toggle-summary::after { content: ">> Anzahl & Art der enthaltenen Stahlprägetypen anzeigen Anzahl & Art der enthaltenen Stahlprägetypen verbergen

Die einzelnen Prägetypen sind für das Handprägegerät Nr. 41 vorgesehen. Zur Auswahl stehen Großbuchstaben von A bis Z, Ziffern von 0 bis 9 sowie Sonderzeichen und Leerzeichen. Je bestellter Einheit wird eine Prägetype mit dem ausgewählten Zeichen geliefert. Ein Setzkasten ist nicht enthalten. Produktmerkmale Produkttyp: Einzelne Prägetypen Passend für: Handprägegerät Nr. 41 Zeichenauswahl: Großbuchstaben, Ziffern, Sonderzeichen oder Leerzeichen Kompatibilität: Nicht für Geräte Nr. 42 und Nr. 43 geeignet Lieferumfang: 1 VE (Verpackungseinheit) = 1 Prägetype mit dem ausgewählten Zeichen, ohne Setzkasten Weitere Angaben finden Sie unter Technische Daten. Wählbare Prägezeichen Großbuchstaben A B C D E F G H I J K L M N O P Q R S T U V W X Y Z Ziffern 0 1 2 3 4 5 6 7 8 9 Sonderzeichen und Leerzeichen Leerzeichen . , ( ) + - / x ' " φ Ø

Der Typensatz für das Handprägegerät Nr. 41 enthält 144 Prägetypen und wird inklusive Setzkasten geliefert. Zum Satz gehören Großbuchstaben von A bis Z, Ziffern von 0 bis 9, Sonderzeichen und sieben Leerzeichen. Die Prägetypen sind ausschließlich für das Handprägegerät Nr. 41 vorgesehen. Produktmerkmale Produkttyp: Prägetypensatz Ausführung: 144 Prägetypen inklusive Setzkasten Passend für: Handprägegerät Nr. 41 Buchstaben: Großbuchstaben A bis Z Ziffern: 0 bis 9, jeweils dreifach enthalten Weitere Zeichen: Sonderzeichen und sieben LeerzeichenLieferumfang: 1 Satz mit 144 Prägetypen inklusive Setzkasten Weitere Angaben finden Sie unter Technische Daten. Bestückung des Typensatzes Die folgende Übersicht zeigt die enthaltenen Zeichen und ihre jeweilige Anzahl für das Handprägegerät Nr. 41. Großbuchstaben 3 × A 3 × B 3 × C 3 × D 4 × E 4 × F 3 × G 4 × H 3 × I 3 × J 4 × K 4 × L 3 × M 4 × N 3 × O 3 × P 3 × Q 3 × R 4 × S 3 × T 3 × U 3 × V 3 × W 4 × X 5 × Y 2 × Z Ziffern 3 × 0 3 × 1 3 × 2 3 × 3 3 × 4 3 × 5 3 × 6 3 × 7 3 × 8 3 × 9 Sonderzeichen und Leerzeichen 7 × Leerzeichen 2 × . 2 × , 1 × ( 1 × ) 2 × + 2 × - 2 × / 2 × x 2 × ' 2 × " 1 × ф 1 × Ø
